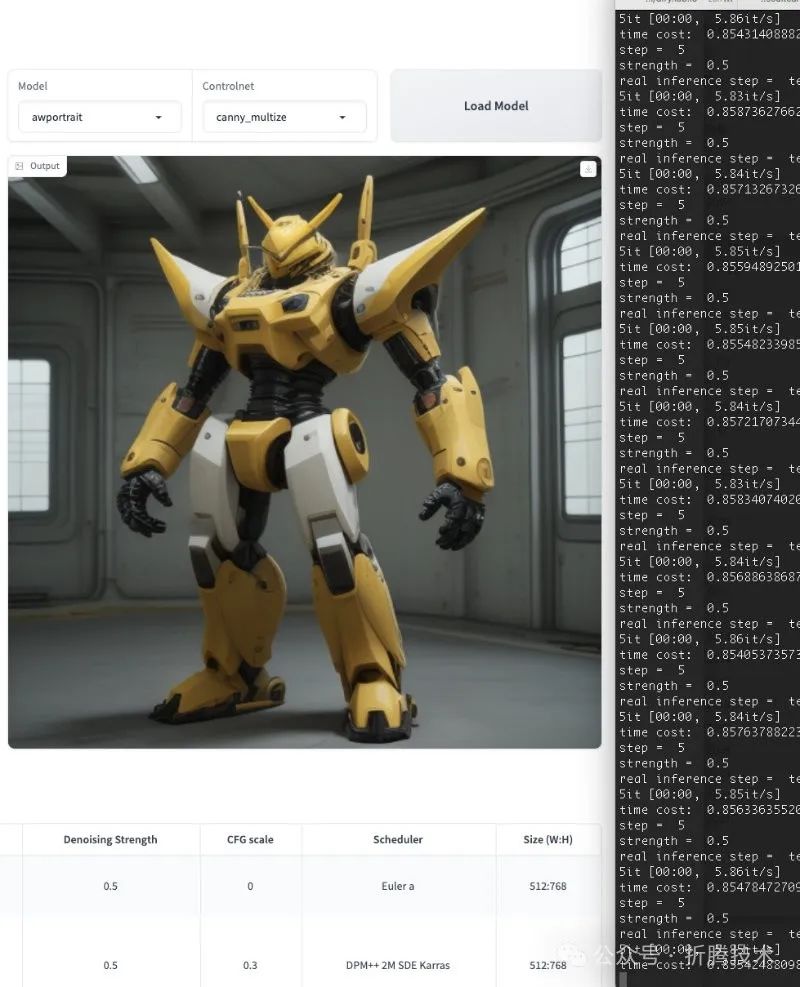

在这台设备上，跑一张 512x512 的图，生成时间不到 1s，跑一张 512x768 的图，时间也不过 1s 出头。要知道不论是价格还是功耗，它可比“显卡”便宜多了。而且，它应该不光能做图片生成使用，还能折腾一些其他的事情，这些后面有机会我们再来展开。

不过，在实战之前，我们首先需要了解下这台硬件的硬件规格和一些前置知识。

设备硬件规格和相关产品资料

虽然朋友发给我的包含了 11 种模型使用场景文档^[1]中，出现了 “SG2300X” 类似设备型号的相关文案，应该就是这台设备的主要计算芯片方案的名称。结合一些资料，可以推断这台设备的代号应该是 Airbox。

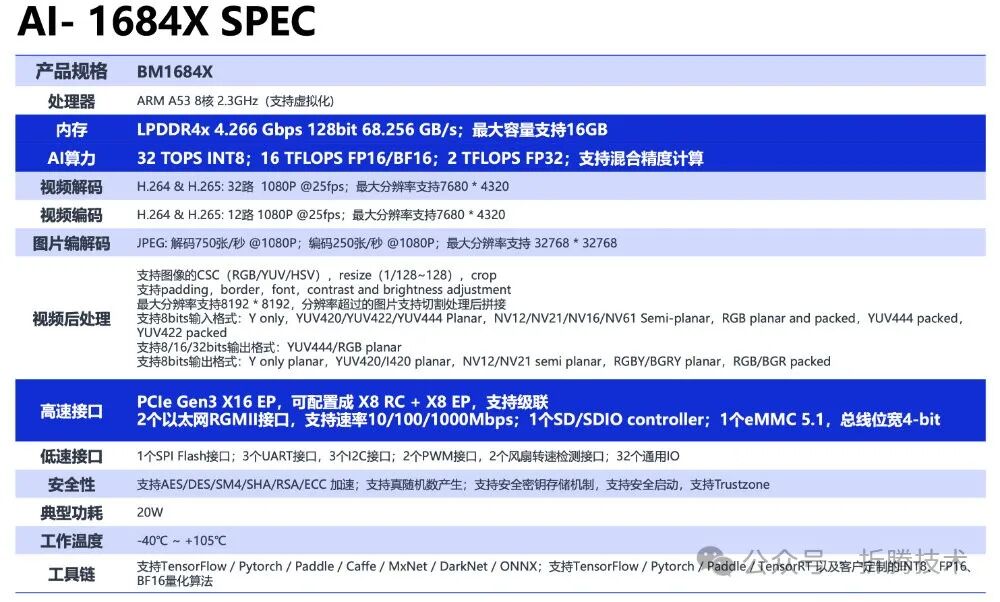

这台设备使用的芯片之一是Tensor Computing Processor BM1684X^[2]，看芯片规格页面，能够跑 32 路视频的硬件解码、12路视频的硬件编码，支持 FP32、BF16、FP16、INT8 几种数据类型的模型推理，支持 PCIe3 x16、双千兆以太网口，盒子最大能够支持 16GB 的 DDR4 4266 内存。

结合上面的信息，在互联网上搜索，能够找到的唯一一款类似规格的设备，是Radxa Fogwise Airbox (Fogwise BM168M)^[3]。一台今年五月末，在海外由 Radxa 发布的端侧硬件，硬件计算能力和我上面提到的大差不差，开篇特别提到了这个小盒子居然有 32 TOPS 算力。

当然，我认为这个海外的盒子没有我手头这台漂亮，虽然在硬件模型细节上，体验应该是比我手头这台更好的：优化了供电接口、优化了散热方式、优化了接口开槽位置，甚至多给了俩 USB 接口用于硬件能力扩展。不过，硬件设备的颜值就是生产力，那些细节都不重要！

上面提到的文章中提到的 SG2300X 和 BM1684X 本质是相同的一款芯片，所以在折腾的时候，包含这俩硬件的资料，其实都可以参考使用。比如，我们都可以使用SOPHON SDK^[4]来完成模型到 TPU 的适配，以及可以在算能官方开发者中心^[5]找到最新的 SDK 和系统刷机包。除了海外产品的 Wiki^[6]之外，使用这个 FireFly 的 AI Box 1684X 中文文档^[7]（不完全推荐，有报错），应该大体上也是 OK 的。

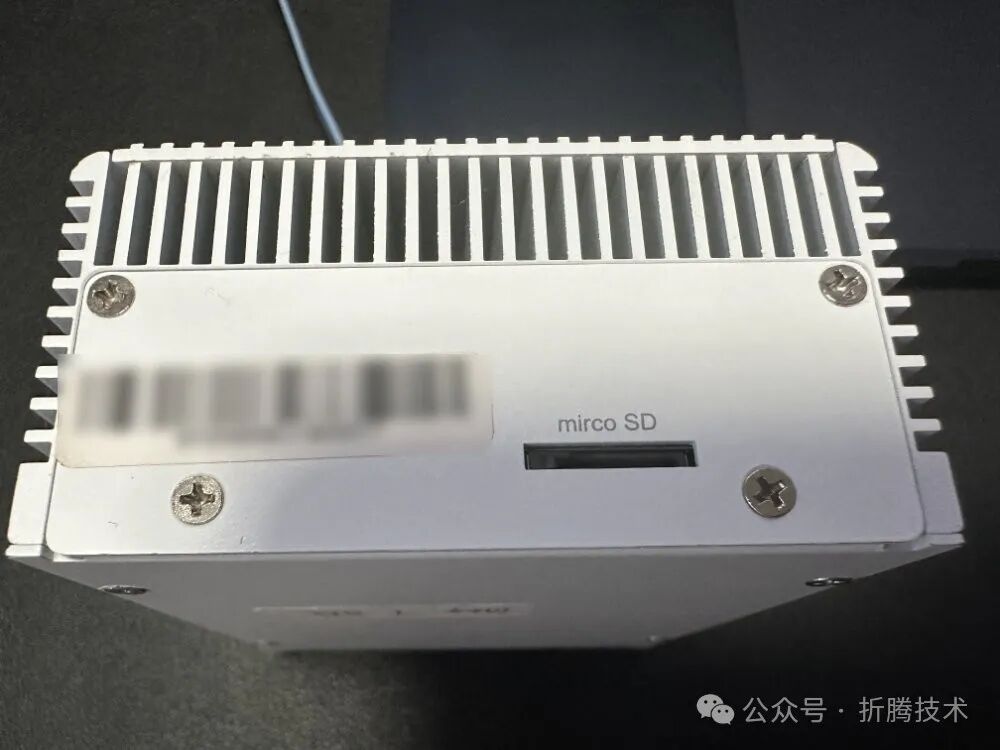

据说有型号的设备支持 M2 / PCIe 的硬盘，不过我使用的版本，可能也是颜值原因，不支持外接存储，暂时只能使用 TF 卡作为扩展或者系统安装使用。

设备供电

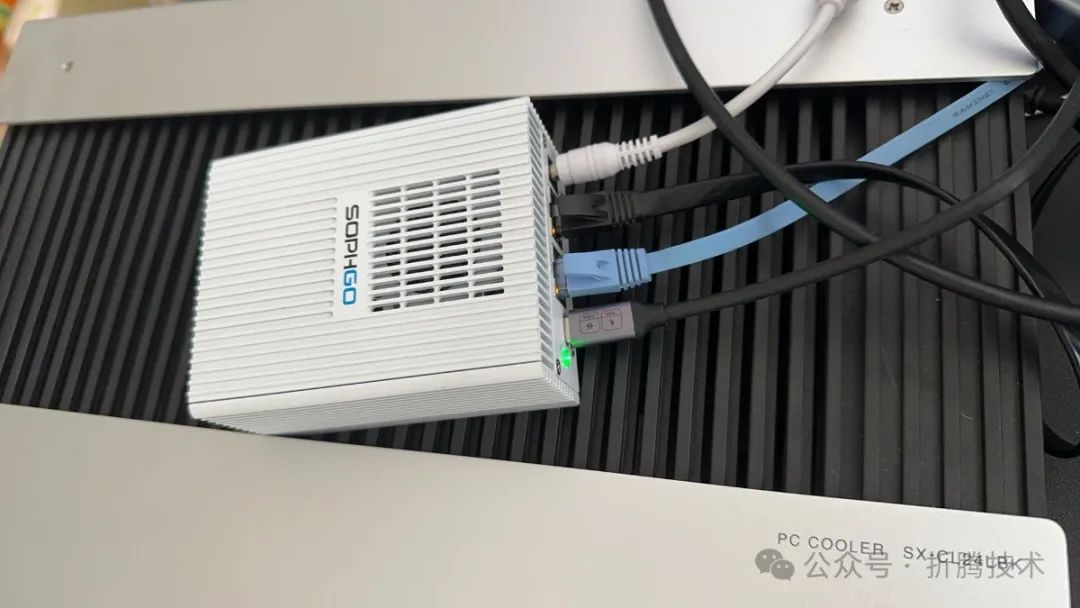

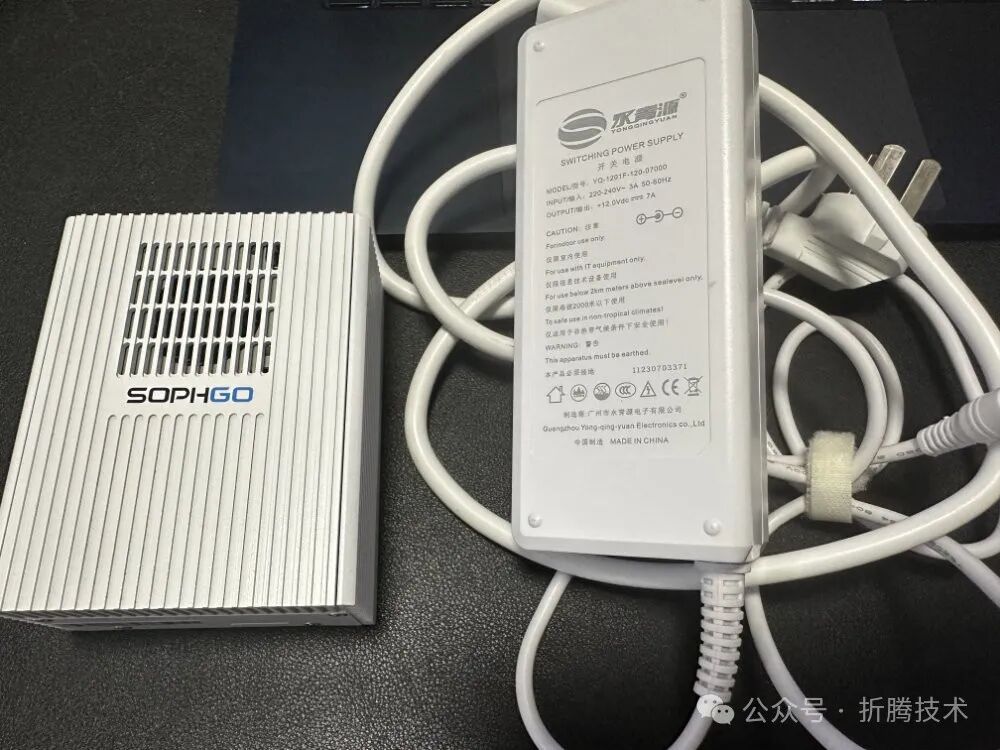

设备供电使用的是一块 12V7A 的电源适配器，使用 DC 圆孔连接，电源本身比设备还大不少。默认插电不插设备的时候，功耗 0 瓦，比不少适配器表现好不少（除了 Apple 很少遇到适配器不跑功耗的）。

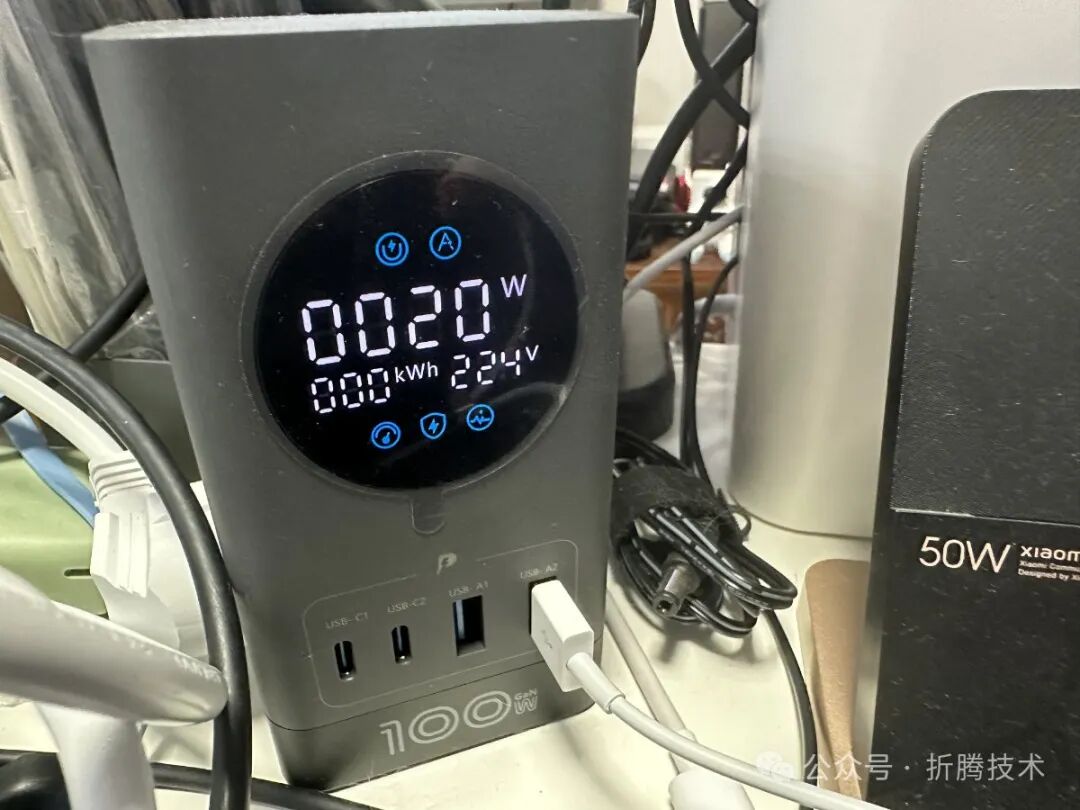

设备启动后，默认情况设备会跑到 20 瓦，当我们进行推理的时候，设备能够飙到 33 瓦，就配备的电源适配器来看，这个设备应该还有一些额外的潜力。

连接或调试设备

设备支持两种调试方式，第一种是使用 TTY，第二种是通过千兆网络。

在安装系统阶段，我个人推荐使用 TTY 的方式来查看安装过程中是否存在问题。当系统安装完毕后，推荐使用普通网络，你可以把设备扔到任何地方，插个网线就能进行管理了，更方便一些。

如果你是 Windows 操作系统，可能需要安装一个串口驱动^[8]。如果你是 Linux 或者 macOS，直接使用screen就可以来完成串口设备的连接了。

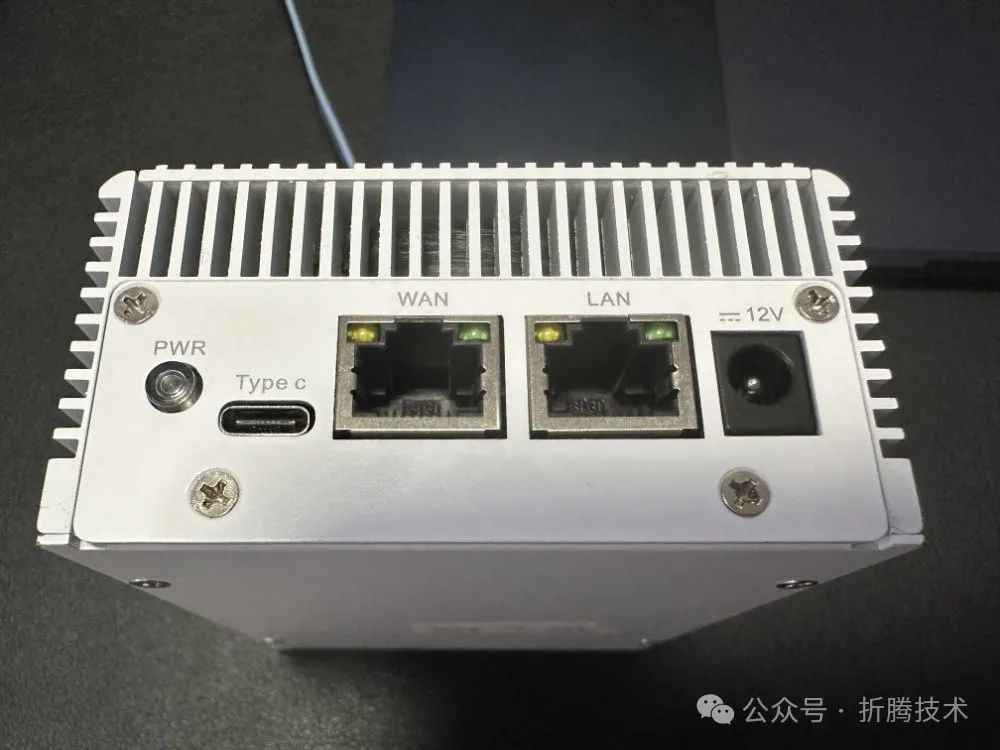

设备本身自带一个 TYPE-C 口，其实应该叫做 DEBUG 口，使用 TYPE-C 数据线连接设备和电脑后（我使用 Mac 设备），可以通过ls /dev/tty.*来查看是否有新的 tty 设备接入：

#ls/dev/tty.*
/dev/tty.Bluetooth-Incoming-Port/dev/tty.usbserial-0001

当看到/dev/tty.usbserial-0001时，就能够使用命令设置连接速率来访问设备了：

screen/dev/tty.usbserial-0001115200

了解了这些前置知识后，我们就可以开始折腾了。

“完整刷机”：安装新系统

我收到的设备，开机后不久，风扇会暴躁启动。根据之前折腾硬件的经验，大概率是因为一些原因卡在启动阶段了。（空白的新设备也是如此）

那么，我首先需要解决硬件的系统问题：刷一个可以启动的系统进去。

获取刷机系统文件

结合上文中的信息，我们可以选择在 Radxa 获取到基于Ubuntu Server 20.04 的镜像文件（9.5GB）^[9]，或者在算能开发者中心找到基于Ubuntu Server 20.04的镜像（15～35GB 资料包，1GB 系统镜像）^[10]，或者在 FireFly 获取基于Ubuntu 20.04 的镜像文件（2.5GB）^[11]，或者使用朋友发我的网盘文件（7GB）^[12]，来完成系统的安装。

我个人推荐使用算能官方开发者中心提供的最新镜像（构建时间 2024-06-24，1GB）^[13]，小巧、干净。

这些不同尺寸的系统文件镜像（压缩包）中，通常包含以下内容：

•Ubuntu Server 20.04 系统•Sophon SDK•较大的镜像包括：预装的 LLM 模型应用、或者某种预装的前端界面（如：CasaOS 或定制界面）

准备刷机使用的 SD 卡（TF卡）

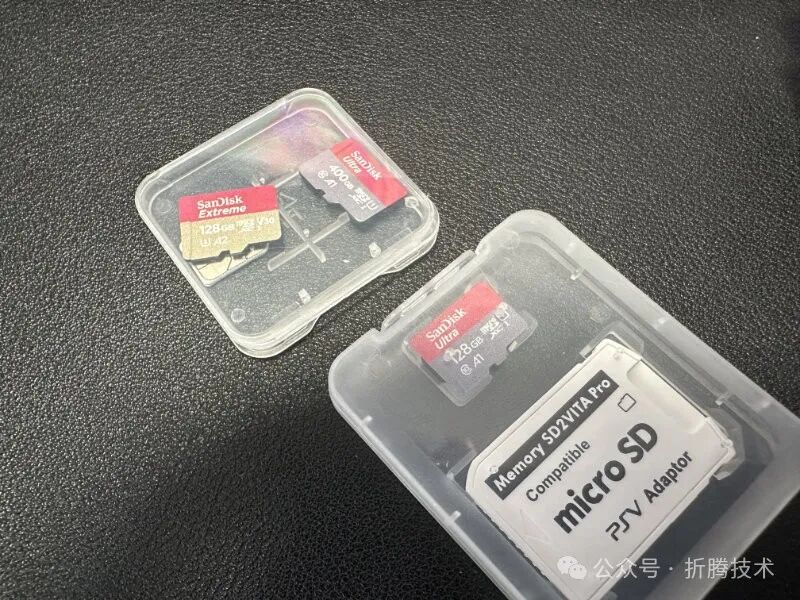

安装系统这里建议使用小容量的 SD 卡，过大容量的 TF 卡无法被格式化为 FAT32，作为引导盘使用。至于卡的类型，我们选择 Class10 以上的就行，如果我们选择比较小的操作系统，那么刷机时间大概只要 3～10 分钟左右（基于慢速 TF 卡）。

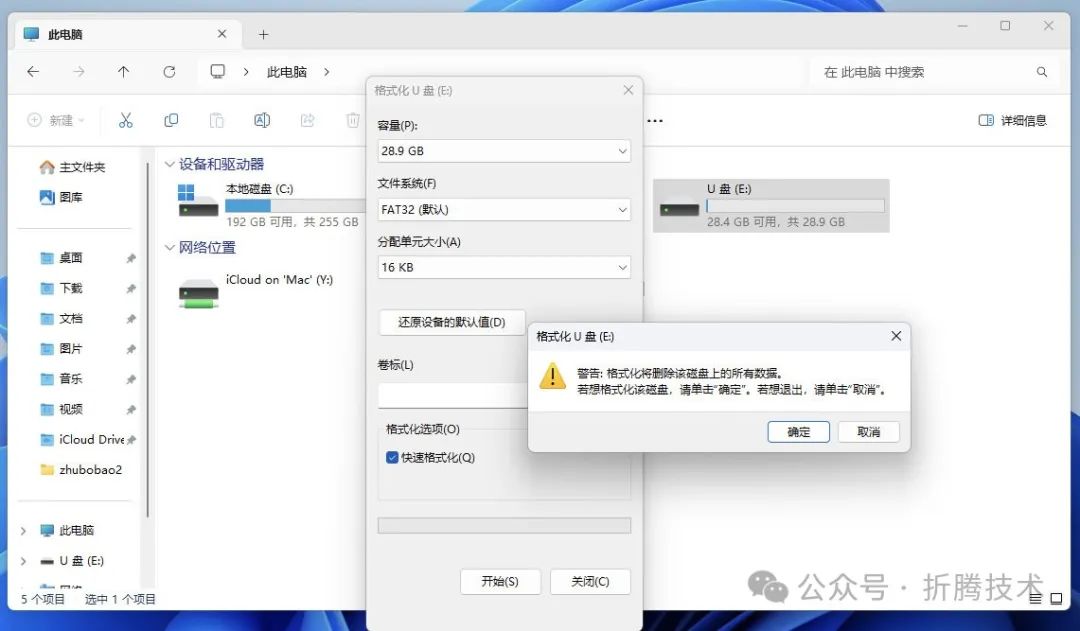

你可以参考这篇文章^[14]，来完成系统盘的准备。也可以参考我的方法，找个 Windows 系统，把 TF 卡格式化成 FAT32，然后将系统文件直接复制进去。

准备好之后，将 TF 卡插到设备上，长按电源键直至绿色指示灯亮起即可（可以短按 + 长按）。

macOS 观察设备输入状态（3～10分钟）

上文中提到了如何连接设备，当我们使用screen命令连接设备后

screen/dev/tty.usbserial-0001115200

我们将能够看到系统正在自动的刷入：

...
Uncompressedsize:70451200=0x4330000

MMCwrite:dev#0,block#471040,count137600...137600blockswritten:OK

fsreading//boot_emmc-misc.scr
790bytesreadin18ms(42KiB/s)
##Executingscriptat300040000
fsreading//misc.1-of-1.gz
10220bytesreadin19ms(524.4KiB/s)

Uncompressedsize:10485760=0xA00000


MMCwrite:dev#0,block#6561792,count20480...20480blockswritten:OK

fsreading//boot_emmc-rootfs.scr
15788bytesreadin20ms(770.5KiB/s)
##Executingscriptat300040000
bmsavelog6622byteswrittenin17ms(379.9KiB/s)
fsreading//rootfs.1-of-27.gz
5940751bytesreadin763ms(7.4MiB/s)

Uncompressedsize:102760448=0x6200000

...

等待一段时间后，我们就能够看到eMMC更新成功的提示，接着就是刷屏的“请移除安装介质并重启设备” 的提示。

...
eMMCupdatedone
bmsavelog8191byteswrittenin12ms(666KiB/s)
alldone
LED'status'notfound(err=-19)
LED'error'notfound(err=-19)
fsreading//post.scr
Failedtoload'//post.scr'
LED'status'notfound(err=-19)
Pleaseremovetheinstallationmedium,thenreboot
LED'status'notfound(err=-19)
Pleaseremovetheinstallationmedium,thenreboot
LED'status'notfound(err=-19)
...

将设备断电，弹出 TF 卡，并重新启动设备，这个时候，TTY 将重新连接，一段启动日志刷屏后，我们将进入 BOOT 系统，默认情况下会自动继续启动设备，直至进入 Ubuntu 操作系统，如果没有自动启动 Ubuntu，那么我们需要输入boot，稍等片刻，就能够看到熟悉的 Ubuntu 引导过程了。

即使没有自动启动到 Ubuntu，输入boot的这个操作也只需要一次，后续系统就会自动引导了。如果你使用的是1～2GB的镜像，镜像默认的账号密码都是admin或者linaro。

刷机后的设备信息

简单扫一下系统识别到的核心设备信息，从 CPU 开始：

#lscpu
Architecture:aarch64
CPUop-mode(s):32-bit,64-bit
ByteOrderittleEndian
CPU(s):8
On-lineCPU(s)list:0-7
Thread(s)percore:1
Core(s)persocket:4
Socket(s):2
VendorID:ARM
Model:4
Modelname:Cortex-A53
Stepping:r0p4
CPUmaxMHz:2300.0000
CPUminMHz:1150.0000
BogoMIPS:100.00
VulnerabilityItlbmultihit:Notaffected
VulnerabilityL1tf:Notaffected
VulnerabilityMds:Notaffected
VulnerabilityMeltdown:Notaffected
VulnerabilityMmiostaledata:Notaffected
VulnerabilityRetbleed:Notaffected
VulnerabilitySpecstorebypass:Notaffected
VulnerabilitySpectrev1:Mitigation;__userpointersanitization
VulnerabilitySpectrev2:Notaffected
VulnerabilitySrbds:Notaffected
VulnerabilityTsxasyncabort:Notaffected
Flags:fpasimdevtstrmaespmullsha1sha2crc32cpuid

TPU 加速卡，可以通过bm-smi命令来获取：

#bm-smi
+--------------------------------------------------------------------------------------------------+
|LibVersion:0.5.1DriverVersion:0.5.1|
+---------------------------------------+----------------------------------------------------------+
|cardNameModeSN|TPUboardTchipTTPU_PTPU_VECCCorrectNTpu-Util|
|12V_ATXMaxPboardPMinclkMaxclkFan|Bus-IDStatusCurrclkTPU_CMemory-Usage|
|=======================================+==========================================================|
|01684X-SOCSOCN/A|0N/AN/AN/AN/AN/AN/A0%|
|N/AN/AN/A75M950MN/A|N/AActive950MN/A0MB/8429MB|
+=======================================+==========================================================+

+--------------------------------------------------------------------------------------------------+
|Processes:TPUMemory|
|TPU-IDPIDProcessnameUsage|
|==================================================================================================|

设备直接内置了 Docker，免得我们自己折腾了：

#dockerinfo
Client:
DebugMode:false

Server:
Containers:0
Running:0
Paused:0
Stopped:0
Images:0
ServerVersion:19.03.8
StorageDriververlay2
BackingFilesystem:<unknown>
Supportsd_type:true
NativeOverlayDiff:true
LoggingDriver:json-file
CgroupDriver:cgroupfs
Plugins:
Volume:local
Network:bridgehostipvlanmacvlannulloverlay
Log:awslogsfluentdgcplogsgelfjournaldjson-filelocallogentriessplunksyslog
Swarm:inactive
Runtimes:runc
DefaultRuntime:runc
InitBinary:docker-init
containerdversion:
runcversion:
initversion:
SecurityOptions:
seccomp
Profile:default
KernelVersion:5.4.217-bm1684-g27254622663c
OperatingSystem:Ubuntu20.04LTS
OSType:linux
Architecture:aarch64
CPUs:8
TotalMemory:6.755GiB
Name:bm1684
ID:RI6R:6SHM:G4SR:7BNU:CB7Z:GCHF:XZ7L:HC7OMTN:4UJL:5G7P:VM7K
DockerRootDir:/data/docker
DebugMode:false
Registry:https://index.docker.io/v1/
Labels:
Experimental:false
InsecureRegistries:
127.0.0.0/8
LiveRestoreEnabled:false

默认情况下，系统运行的进程和内存容量（6G+）一目了然：

top-01:24:55up1min,1user,loadaverage:0.39,0.17,0.06
Tasks:183total,1running,182sleeping,0stopped,0zombie
%Cpu(s):0.7us,3.7sy,0.0ni,95.6id,0.0wa,0.0hi,0.0si,0.0st
MiBMem:6917.2total,6183.3free,393.5used,340.4buff/cache
MiBSwap:0.0total,0.0free,0.0used.6425.6availMem

PIDUSERPRNIVIRTRESSHRS%CPU%MEMTIME+COMMAND
1root200167856108007156S0.00.20:04.81systemd
2root200000S0.00.00:00.00kthreadd
3root0-20000I0.00.00:00.00rcu_gp
4root0-20000I0.00.00:00.00rcu_par+
5root200000I0.00.00:00.00kworker+
6root0-20000I0.00.00:00.00kworker+
7root200000I0.00.00:00.04kworker+
8root0-20000I0.00.00:00.00mm_perc+
9root200000S0.00.00:00.01ksoftir+
10root200000I0.00.00:00.04rcu_sch+
11rootrt0000S0.00.00:00.00migrati+
12root200000S0.00.00:00.00cpuhp/0
13root200000S0.00.00:00.00cpuhp/1
14rootrt0000S0.00.00:00.00migrati+
15root200000S0.00.00:00.01ksoftir+
16root200000I0.00.00:00.00kworker+
17root0-20000I0.00.00:00.02kworker+

默认情况下，设备内置了 16GB 的存储：

df-h
FilesystemSizeUsedAvailUse%Mountedon
overlay16G79M16G1%/
devtmpfs3.4G03.4G0%/dev
tmpfs3.4G03.4G0%/dev/shm
tmpfs692M3.0M689M1%/run
tmpfs5.0M05.0M0%/run/lock
tmpfs3.4G03.4G0%/sys/fs/cgroup
/dev/mmcblk0p1128M65M64M51%/boot
/dev/mmcblk0p74.2G1.4G2.6G36%/data
/dev/mmcblk0p43.6G3.6G0100%/media/root-ro
/dev/mmcblk0p516G79M16G1%/media/root-rw
/dev/mmcblk0p62.0G199M1.7G11%/opt
/dev/mmcblk0p22.9G52M2.8G2%/recovery
tmpfs692M4.0K692M1%/run/user/1001

好了，硬件的纸面参数和系统中基础状况都收集到了，我们来折腾 AI 应用。

IO 能力简单测试

在折腾之前，我们还可以参考《NUC 折腾笔记 - 储存能力测试^[15]》中的“使用 dd 进行顺序文件写测试”，来对设备读写能力有个大概了解：

echo"test1G"
timesh-c"ddif=/dev/zeroof=/data/ddfilebs=1Mcount=1024oflag=direct&&sync";
rm/data/ddfile;

测试结果，写入 1G 文件，大概需要 23s，实际写速度为 45MB/s。

1024+0recordsin
1024+0recordsout
1073741824bytes(1.1GB,1.0GiB)copied,23.3722s,45.9MB/s

real0m23.398s
user0m0.002s
sys0m0.251s

为设备配置网络

默认情况下，这个小设备的两个网络接口，一个设置为了 DHCP 获取，一个设置为了固定的私有网络 IP 地址（192.168.150.1）：

#ipaddr
...
3:eth0:<BROADCAST,MULTICAST,UP,LOWER_UP>mtu1500qdiscmqstateUPgroupdefaultqlen1000
link/ether58:c4:1e:e0:21:f2brdff:ff:ff:ff:ff:ff
inet6fe80::5ac4:1eff:fee0:21f2/64scopelink
valid_lftforeverpreferred_lftforever
4:eth1:<BROADCAST,MULTICAST,UP,LOWER_UP>mtu1500qdiscmqstateUPgroupdefaultqlen1000
link/ether58:c4:1e:e0:21:f3brdff:ff:ff:ff:ff:ff
inet192.168.150.1/24brd192.168.150.255scopeglobaleth1
valid_lftforeverpreferred_lftforever
inet6fd0a:9b39:bc25:744e:5ac4:1eff:fee0:21f3/64scopeglobaldynamicmngtmpaddrnoprefixroute
valid_lft1654secpreferred_lft1654sec
inet6fe80::5ac4:1eff:fee0:21f3/64scopelink
valid_lftforeverpreferred_lftforever
...

查看网络配置，网卡的定义如下：

#cat/etc/netplan/01-netcfg.yaml

network:
version:2
renderer:networkd
ethernets:
eth0:
dhcp4:yes
addresses:[]
optional:yes
dhcp-identifier:mac
eth1:
dhcp4:no
addresses:[192.168.150.1/24]
optional:yes
enp3s0:
dhcp4:yes
addresses:[]
dhcp-identifier:mac
optional:yes
enp4s0:
dhcp4:yes
addresses:[]
dhcp-identifier:mac
optional:yes

为了更高效的使用设备，我们可以做一些调整，比如允许两个端口都联网，连接两个不同的网络出口或者进行端口 Bounding，将两个 1G 网口合并成一个 2G 的虚拟网口：

network:
version:2
renderer:networkd
ethernets:
eth0:
dhcp4:yes
eth1:
dhcp4:yes
enp3s0:
dhcp4:yes
addresses:[]
dhcp-identifier:mac
optional:yes
enp4s0:
dhcp4:yes
addresses:[]
dhcp-identifier:mac
optional:yes
enp6s0:
dhcp4:yes
addresses:[]
dhcp-identifier:mac
optional:yes

修改完毕后，我们执行netplan apply来应用修改，稍等几秒，执行命令查看是否获取到了局域网的地址：

#ipaddr|grepinet
...
inet10.11.12.177/24brd10.11.12.255scopeglobaldynamiceth1
...

设备能够联网后，我们就可以通过以太网的方式来访问设备了，拔掉 Type-C 数据线，使用ssh admin@设备IP来登录设备即可。

配置更快的软件源

默认情况下，设备使用的是 Ubuntu 官方的镜像源。

#cat/etc/apt/sources.list
debhttp://ports.ubuntu.com/ubuntu-portsfocalmainuniverse

顺手换成“清华源”，让下载速度能够达到几十MB/s。

sed-is#http://ports.ubuntu.com/ubuntu-ports#https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/#/etc/apt/sources.list

更新 PyPi 和配置镜像源

默认版本的 Pip 版本非常低，我们需要对它进行更新，当更新完毕，可以简单设置软件源，来加速后续软件的下载：

python3-mpipinstall-ihttps://pypi.tuna.tsinghua.edu.cn/simple--upgradepip
pipconfigsetglobal.index-urlhttps://pypi.tuna.tsinghua.edu.cn/simple

部署 Stable Diffusion 文生图模型

AirBox 的算力刚刚好能够支持 Stable Diffusion（TPU 量化版模型）搭配 Control-Net、LCM 完成一秒一张图，运行功耗 20～30瓦，这不比占一张显卡跑图香嘛。在 Radxa 的 Stable Diffusion TPU 文档中，我们能够看到完整的Stable Diffusion 文生图应用部署说明^[16]。

需要注意的是，如果你想顺利的部署这个项目。务必保持依赖为下面的版本：

pipinstalltorch==2.2.0torchsde==0.2.6transformers==4.29.1tqdm==4.66.4diffusers==0.29.2pillow==10.4.0dfn==1.5.0nasops==0.1.2lark==1.1.9

当我们配置好设备的网络后，就可以来完成这个文生图应用的配置了：

#访问设备的数据目录
cd/data
#下载应用代码
gitclonehttps://github.com/zifeng-radxa/SD-lcm-tpu.git-bradxa_v0.3.0
#切换工作目录
cdSD-lcm-tpu
#创建模型目录
mkdir-pmodels/basic&&cdmodels/basic

#下载预转换模型AbsoluteRealitybmodels下载脚本
wgethttps://github.com/radxa-edge/TPU-Edge-AI/releases/download/sd_v3/tar_downloader.sh
#执行下载脚本
bashtar_downloader.sh
#将下载内容解压缩
tar-xvfAbsoluteReality_v1.8.1_sd15_original.tar.gz

#切换目录，处理Controlnet和LCM
cd/data/SD-lcm-tpu
#创建Controlnet的目录（canny）
mkdir-pmodels/controlnet&&cdmodels/controlnet
#下载Controlnet模型
wgethttps://github.com/radxa-edge/TPU-Edge-AI/releases/download/sd_v3/canny_multize.bmodel

#切换目录，完成依赖软件安装
cd/data/SD-lcm-tpu

pipinstalltorch==2.2.0torchsde==0.2.6transformers==4.29.1tqdm==4.66.4diffusers==0.29.2pillow==10.4.0dfn==1.5.0nasops==0.1.2lark==1.1.9
#运行启动脚本（自动设置环境变量，并执行gr.py）
bashrun.sh

当我们运行程序后，稍等片刻就能够看到熟悉的提示：

bashrun.sh
RunningonlocalURL:http://0.0.0.0:8999

Tocreateapubliclink,set`share=True`in`launch()`.

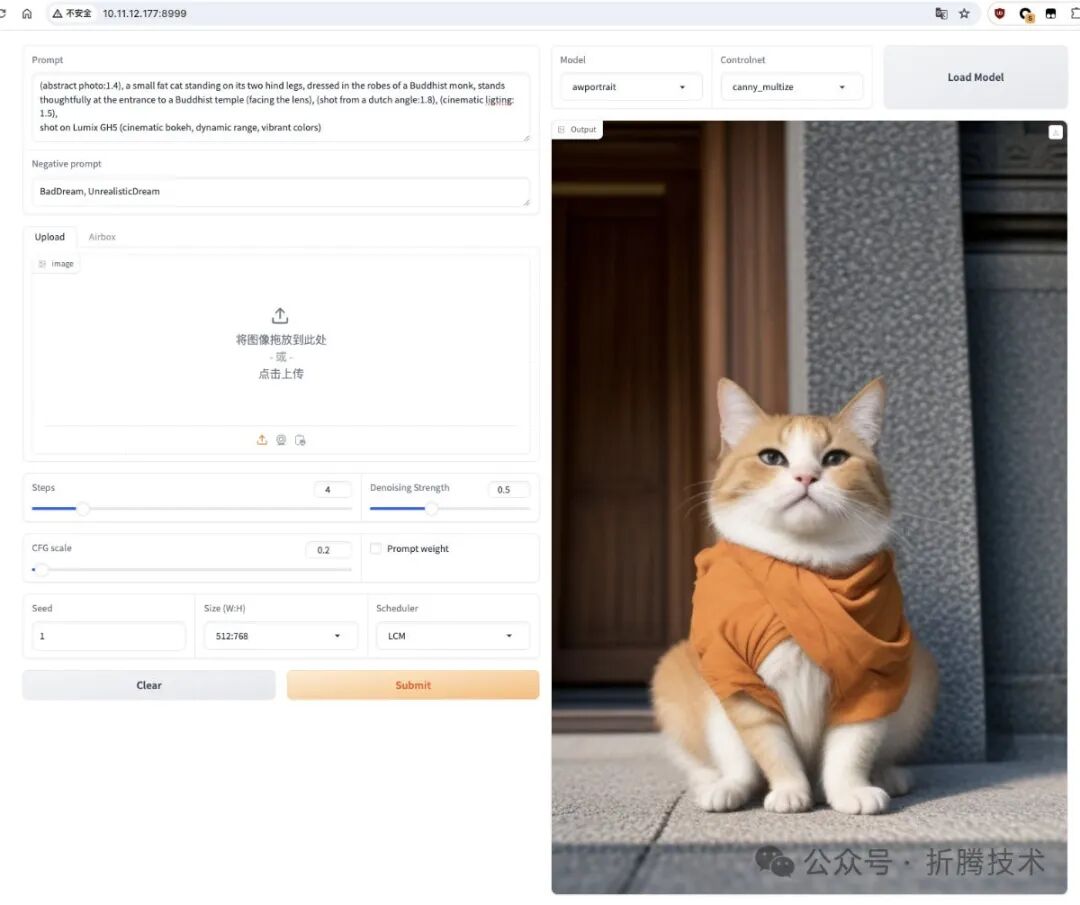

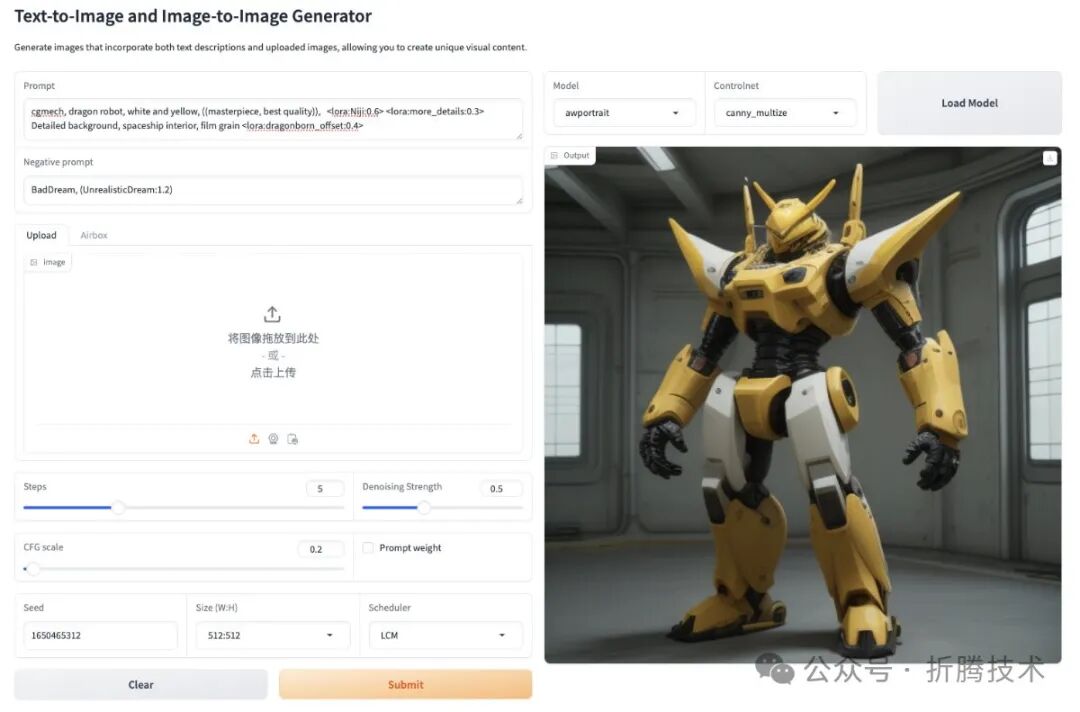

浏览器访问设备的IP:8999，就能够打开 SD WebUI，开始绘图之旅啦。

关于 Prompt 的生成和优化，如果你感兴趣，可以阅读去年登上 GitHub 热榜的项目《八十行代码实现开源的 Midjourney、Stable Diffusion “咒语”作图工具^[17]》。

最后

原本以为这台设备的折腾时间会非常“短平快”，没想到因为依赖的问题，拉着朋友一起折腾了一两个小时，感谢朋友的时间投入。希望后面开源社区越来越好，社区用户越来越多之后，这些踩坑的事情，能够越来越少。

如果这个设备只是跑个 Demo 就完事，未免太浪费了，接下来我会在一些有趣的场景中，使用这个小东西，来完成一些高性价比的事情。
